三星電容編碼規則
瀏覽次數：2088
|
發布日期：2022-07-02
三星電容編碼規則:

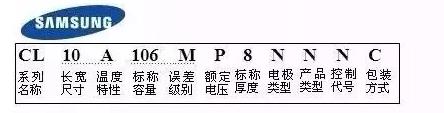

規格試例: CL 10 A 105 K Q 8 N N N C
1 2 3 4 5 6 7 8 9 10 11
CL=積層陶瓷電容
2.尺寸編碼
英寸(毫米) 英寸(毫米) 英寸(毫米)
03-=0201 (0603 ) 21=0805 (2012) 42=1808 ( 4520 )
05-0402 ( 1005 ) 31=1206 ( 3216) 43-1812 ( 4532 )
10=0603 ( 1608) 32=1210 ( 3225) 55-2220 ( 5750)
3.電介質編碼
I類 I1類
C- C0G S-S2H L=S2L A=X5R F=Y5V
P=P2H T-T2H B=X7R X=X6S
R=R2H U=U2J
4.電容編碼
以pF表示的電容，2個有效位加上零的數量。
例如) 106=10 x 10-1000000pF
對于<10pF，字母R表示小數點。
例如) 1R5=1.5pF
5.公差編碼
B=±0.lpF F=±lpF,±1%* K=±10%
C=±0.25pF G=±2% M=±20%
D=±0.5pF J=±5% Z=+80/- -20%
對于小于等于10pF的數值，F(xiàn)=± IpF
對于大于10pPF的數值，F(xiàn)=±1%。
6.額定電壓編碼
R=4V O=16V B=50V E=250V 1=1000V
Q=6.3V A=25V C=100V G=500V J= 2000V
P=10V L=35V D=200V H=630V K=3000V
7.厚度編碼
3-0.30毫米 A-0.65毫米 M=1.15毫米 1=2.00毫米 Q=1.25毫米*
5=0.50毫米 C-0.85毫米 F-1.25毫米 J=2.50毫米 V=2.50毫米*
8=0.80毫米 D=1.00毫米 H=1.60毫米 1=3.20毫米
8.內電極/端子/電鍍編碼
A=常規產品鈀/銀/鎳屏蔽/鍋100%
N=常規產品鎳/銅/鎳屏蘞/錫100%
G=常規產品銅/銅/鎳屏蔽/錫100%
L=低側而產品鎳/鍋/鎳屏蔽/錫100%
9.產品編碼
A=陣列(2元素) L=LICC
B-=陣列(4-元素) N=常規
C=高頻 Pa自動
10.特殊編碼
N=預留給未來用途
11.包裝編碼
B=散裝 0=紙板箱料帶，10英寸料盤 E=壓花紙板箱，7英寸料盤
P=散裝箱 D=紙板箱料帶，13英寸料盤( 0000ea) F=壓花紙板箱，13英寸料盤
C=紙板箱料帶，7英寸料盤 L =紙板箱料帶，13英寸料盤( 15000ea ) S=壓花紙板箱，10英寸料盤
三星貼片電容規格對照表：
