風華貼片電阻命名規則
瀏覽次數：2263
|
發布日期：2020-11-25

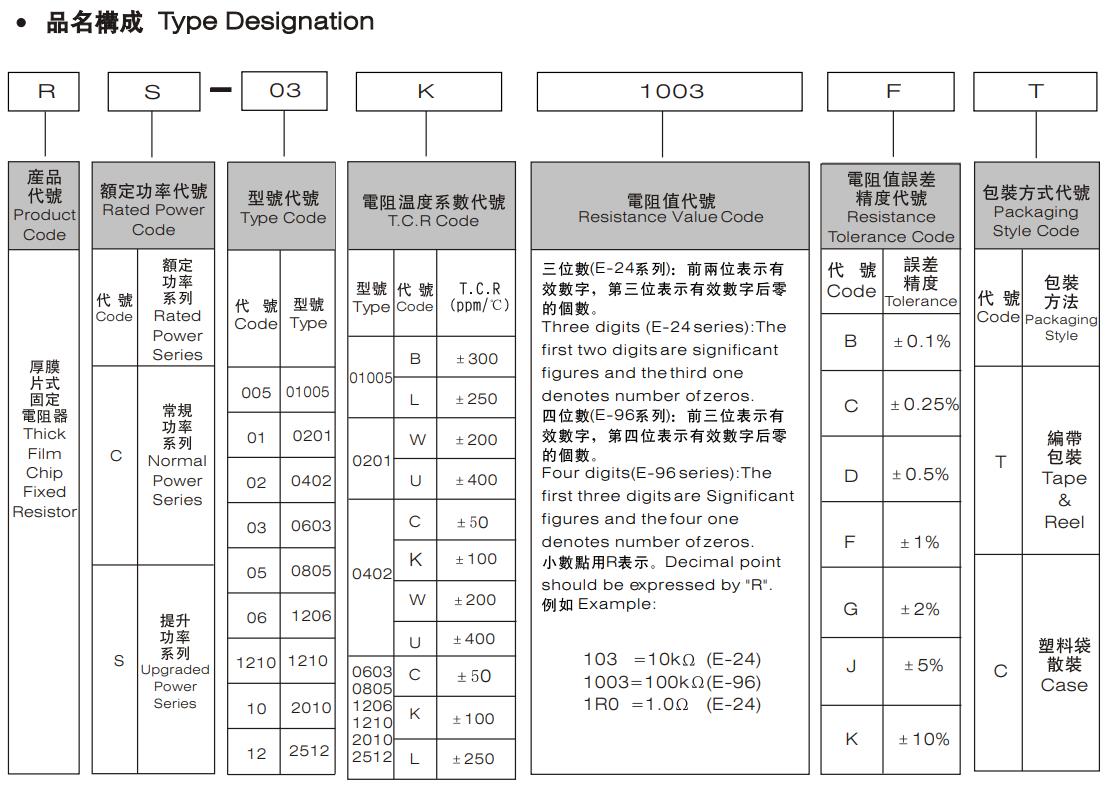

風華風華貼片電阻識別：
5%精度的命名：RS-05K102JTL
1%精度的命名：RS-05K1002FTL
1%精度的命名：RS-05K1002FTL
R －表示厚膜片式固定電阻器
S -是該貼片電阻額定功率所 屬系列為特殊功率系列（額定功率比此前的老款標準有所提升）：不同封裝尺寸的貼片電阻功率不同，但是同一封裝尺寸的貼片電阻具有統一的額定功率值。具體數 值如下：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
C-系列的額定功率參數表如下：0402是1/16W、0603是1 /16W、0805是1/10W、1206是1/8W、 1210是1/4W、1812是1/2W、2010是1/2W、2512是1W）。
05 －表示封裝尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示溫度系數為100PPM。其他型號包括：W：正負200PPM；U正負400PPM；K正負100PPM；L正負250PPM；102 －表示電阻阻值為1000Ω=1kΩ
E-24（5%精度貼片電阻）系列貼片電阻阻值采用三位數表示法：前兩位為有效數字，后一位是有效數字后面零的個數，基本單位是Ω。例如：103=10 000Ω=10kΩ。E-96系列（1%精度貼片電阻）采用4位數表示法：前三位為有效數字，后一位是有效數字后面零的個數，基本單位是Ω。例如：1003=100 000Ω=100kΩ。
J －表示該貼片電阻的阻值誤差精度在正負5%內。
T －表示該貼片電阻的包裝形式為編帶包裝。除了編帶包裝外，貼片電阻還有塑料盒包裝（用B表示）和C（塑料袋散裝）兩種包裝方法。
L －表示無鉛化等級為L級，表示整體低鉛（小于等于1000ppm），如果是G 則表示為整體無鉛（小于等于100ppm）。
