貼片電容識別容值代碼
瀏覽次數：1590
|
發布日期：2020-11-25
現在較為通用的容值代碼表示方法為三位代碼“XXY”表示法前兩位數字表示乘系數，后一位表示乘指數，單位為pF。其中一般前兩位的取抄值范圍為上述E6和E12系列，知后一位數字表示乘指數10 n。當Y= 9時，對應前述n = -1；當Y= 8時，對應前述n = -2；當Y= 0，1，2，3，4，5，6，7時，Y就等于n。
示例如下：
0.5pF容值代碼表示為508； 68pF容值代碼表示為680；
1 pF容值代碼表示為109； 150pF容值代碼表示為151；
4.7pF容值代碼表示為479；
2200pF容值代碼表示為222；10pF容值代碼表示為100；

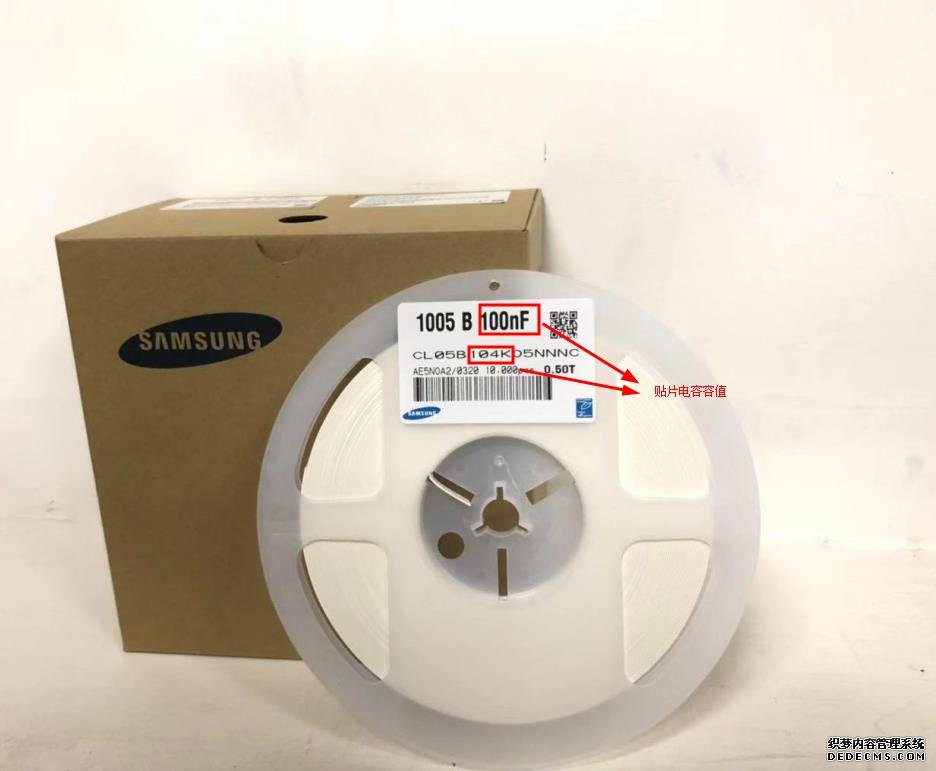

100000pF容值代碼表示為104（0.1μF）；
47μF容值代碼表示為476；220μF容值代碼表示為227
